Малая гидроэлектростанция «Кокадой»

Общая информация

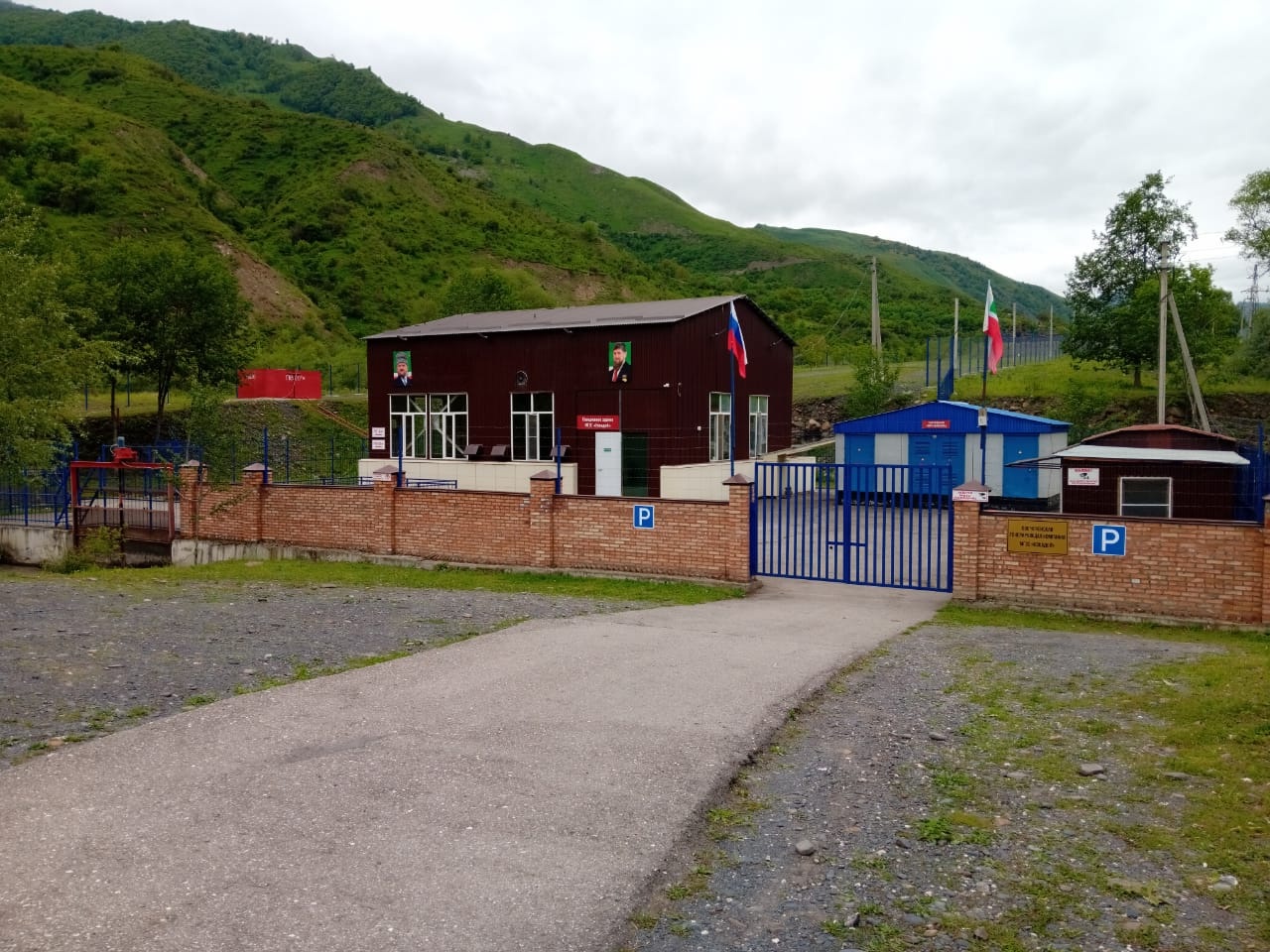

Малая гидроэлектростанция «Кокадой» расположена на реке Аргун в селе Кокадой, Итум-Калинского района, Чеченская Республика. Она предназначена для выработки электроэнергии и передачи её в сети с напряжением 10 кВ в Итум-Калинском районе.

Основные характеристики

— Установленная мощность: 1300 кВт (по генератору)
— Выходное напряжение гидроагрегата: 0,4 кВ
— Автоматический выключатель: 3200 А
— Повысительный трансформатор: 0,4/10 кВ, мощностью 2000 кВА

Электроэнергия передается в сеть 10 кВ данного района.

Обеспечение собственных нужд

Для обеспечения собственных нужд предусмотрено использование вводного автоматического шкафа, подключенного к питанию щитка внутреннего освещения с однополюсными автоматическими выключателями.

Описание основного и вспомогательного генерирующего оборудования

На малой гидроэлектрической станции «Кокадой» используется:
— Горизонтально-осевая проточная турбина марки S11125.264/28g.

Комплект гидроагрегата включает в себя:
— Горизонтально-осевую проточную турбину
— Синхронный генератор (горизонтальный, самостоятельно вентилируемый)
— Управляющую систему с программируемым логическим контроллером (ПЛК), подключенной к дистанционной коммуникации по системе SCADA
— Цилиндрический редуктор с масляным охлаждением и передаточным числом 1,27
— Муфты между турбиной, редуктором и генератором

Заключение

Проектирование малой гидроэлектростанции «Кокадой» включает в себя современные технологии и решения, что обеспечивает эффективную выработку и передачу электроэнергии, а также надежную работу оборудования.
